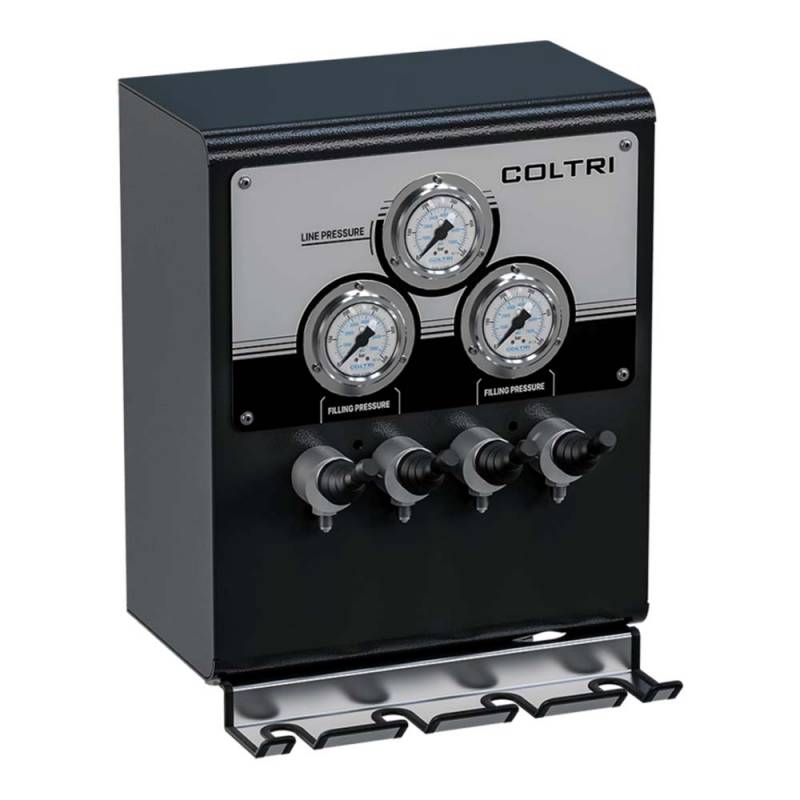

Rampe de gonflage inox régulée à 4 sorties vanne joystick

Rampe de gonflage COLTRI régulée par détendeur à 4 sorties flexibles et vannes joystick à purge rapide

• Tableau en acier peint RAL9005, avec manomètre de pression à bain d'huile pour une bonne stabilisation de l'aiguille, et 4 sorties indépendantes.
• Les 2 sorties de droite sont à la pression du réseau. C'est-à-dire soit la pression finale du compresseur si la rampe est raccordée directement dessus, soit la pression des tampons, soit la pression régulée par un détendeur positionné en amont de la rampe.
• Les 2 sorties de gauche sont régulées par un détendeur et protégées par une soupape de sécurité et permettent un réglage de la pression entre 140 et 300 bars.
• Cette rampe permet le gonflage des blocs de plongée et des blocs ARI des bouteilles utilisées par les services de sécurité incendie.

Configurations possibles :

Avec cette rampe, il est ainsi possible d'avoir les configurations suivantes (à préciser à la commande) :

• 2 sorties 300 bars + 2 sorties 200 ou 230 bars
• 2 sorties 230 bars + 2 sorties 200 bars
• 2 sorties 200 bars + 2 sorties 176 bars
• Autres configurations possibles sur demande.

Équipement comprenant :

• 1 châssis en acier peint
• 1 détendeur réglable et verrouillable pour régler la pression des 2 sorties de droite.
• 1 soupape de sécurité pour protéger les 2 sorties de droite en cas de déréglage ou défaillance du détendeur.
• 1 manomètre de lecture de pression d'entrée ( 300 bars par exemple)
• 1 manomètre de lecture de pression sortie détendeur ( pour lire la pression régulée à 230 bars par exemple)
• 1 manomètre de lecture de pression avant détente
• 4 vannes de chargement rapide à levier 3 voies (purge intégrée)
• 4 flexibles Coltri 1.2 mètre
• 4 raccords de chargement à clapet de sécurité anti-fouettement (DIN 230 ou DIN 300). Le clapet de sécurité évite un fouettement du flexible en cas d'ouverture intempestive d'une vanne si le flexible n'est pas raccordé à un bloc de plongée.
• N.B : il n'est pas possible d'utiliser un adaptateur DIN-Etrier qui viendrait se visser sur le raccord DIN 200 bars avec les raccords à clapet anti-fouettement. Si vous êtes équipé de blocs de plongée avec robinet type étrier, il faut s'orienter vers la rampe de gonflage SC000325 ou SC000329 avec robinets de conservation en bout de flexible.
• Raccordement entré : raccord type Coltri (autre raccords possibles au choix : 6S, 8S, 1/4" femelle ...)

 Installation :

• Fixation murale
• Raccordement au compresseur ou aux tampons par liaison flexible ou par tuyauterie inox (nous consulter pour un devis de fourniture).

Options :

• Flexibles de chargement sécurisé par câble anti-fouet à la place des flexibles d'origine
